車花特點

車削外徑車花刀可以調整切削角度，可以保護機床的精度，對于小型機床剛性要求低。
適用機床類型：數控車床，自動車床，多軸車床，瑞士型自動車床，車銑復合機床。

雙輪車花刀
可加工網紋，刀具可根據加工工件直徑的大小對滾輪的切削角度進行調整，同時具有中心高調節功能，可以確保雙輪同時接觸工件，避免亂花現象。

加工花紋類型

車花類型		車花輪	進給方式
	RGE30°	AA+AA	F←
	RGE45°	BL15°+BR15°	F←
	RGE60°	BL30°+BR30°	F←

采用進口車花輪

AA	BL15°	BR15°	BL30°	BR30°

產品數據

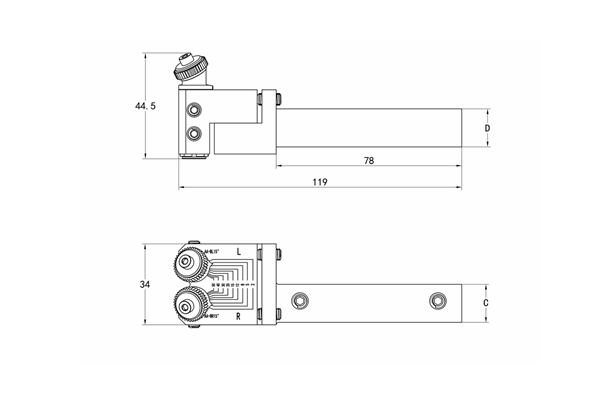

CH2145尺寸圖

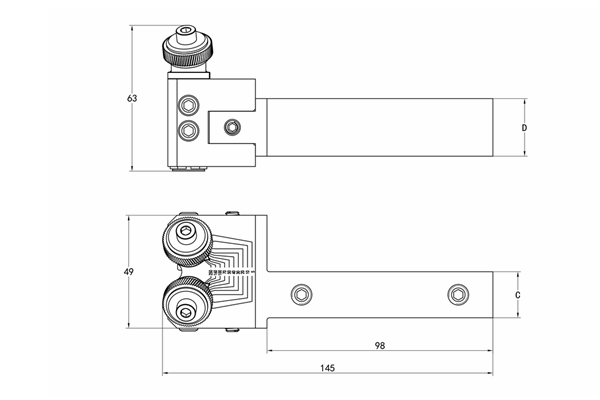

CH2215尺寸圖

工具型號	安裝方向	加工范圍	車花輪尺寸	刀桿尺寸		備件
				C	D
CH2145R14	R 正	φ3-50	φ14.5×3×5	14	16	EAT14.53
CH2145L14	L 反
CH2145R16	R 正			16
CH2145L16	L 反
CH2215R20	R+L  正反可調	φ5-250	φ21.5×5×8	20	25	EAT21.55
CH2215R25				25

車花系列刀具使用方法

1,將刀具裝入刀座，調整刀具中心高確保在工件中心位置。
2,將車花輪靠近工件外徑，調整兩個輪子全寬軸線完全同時貼住工件。
3,開始車花時，以快速進入1/2的牙距深度，寬度約為輪子寬的1/3。
4,當花目成型完成后，才開始Z軸向的進給。
5,如果牙型有牙型有錯誤，可以通過調整刀座軸向修正。
6,使用較大的切削液或潤滑油排去車下來的鐵屑。
